DRC-24V060W1RZ Delta 24V 60W 2.50A

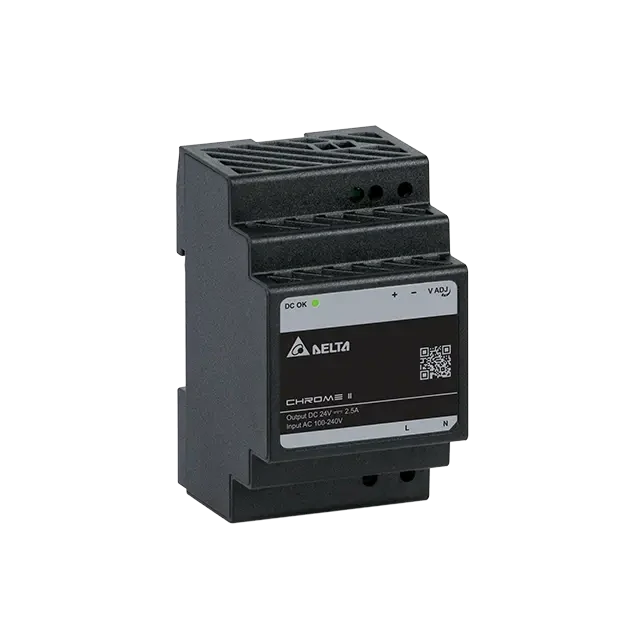

Napájecí zdroj DELTA DRC-24V060W1RZ představuje kompaktní řešení pro napájení 24V zařízení v instalačních a průmyslových rozvaděčích. Patří do řady Chrome II a nabízí jmenovitý výkon 60 W při výstupu 24 V DC / 2,5 A. Výstup není pevně omezen pouze na 24 V – pomocí regulace jej lze nastavit v rozsahu 21,6 až 26,4 V DC. (PSU Delta)

Univerzální AC vstup 85–264 V AC umožňuje použití zdroje v širokém rozsahu napájecích sítí. Při plném výkonu dosahuje účinnost typicky 89 % při 115 V AC a 90,5 % při 230 V AC. Velmi nízká je také vlastní spotřeba – bez připojené zátěže činí typicky jen 0,21 W. (PSU Delta)

Konstrukce zdroje je navržena v souladu s rozměrovými požadavky DIN 43880, což ocení zejména projektanti a výrobci rozvaděčů pro automatizaci budov. Montáž se provádí na standardní TS35 DIN lištu dle EN 60715. Rozměry zdroje jsou 87,5 × 52,5 × 55 mm a hmotnost pouze 170 g. (PSU Delta)

Elektrická konstrukce využívá dvojitou izolaci Class II, proto zdroj nevyžaduje připojení ochranného vodiče PE. Oddělení mezi vstupní a výstupní částí dosahuje 4 kV AC. Model je rovněž certifikován jako NEC Class 2 / Limited Power Source (LPS). (PSU Delta)

Pro bezpečný provoz je DRC-24V060W1RZ vybaven několika úrovněmi elektronické ochrany. Chrání připojené zařízení i samotný zdroj při přetížení, nadproudu, zkratu, přepětí nebo nadměrné teplotě. Zkratová ochrana pracuje v režimu Hiccup s automatickým návratem do běžného provozu po odstranění závady. (PSU Delta)

Zdroj nepotřebuje ventilátor – odvod tepla zajišťuje přirozená konvekce, což přispívá k tichému provozu a omezuje počet mechanických součástí. Zelená LED DC OK poskytuje jednoduchou vizuální kontrolu výstupu. Provozní rozsah je −30 až +70 °C, se studeným startem od −40 °C; nad +50 °C výrobce předepisuje snížení zatížení. (PSU Delta)

Technické parametry

• Model: DRC-24V060W1RZ

• Výrobce: DELTA Electronics

• Produktová řada: Chrome II

• Výkon: 60 W

• Výstup: 24 V DC

• Max. výstupní proud: 2,5 A

• Regulace výstupu: 21,6–26,4 V DC

• Vstup: 85–264 V AC

• Vstupní frekvence: 47–63 Hz

• Účinnost: až 90,5 % typ.

• Spotřeba bez zátěže: 0,21 W typ.

• Montáž: DIN lišta TS35

• Rozměry: 87,5 × 52,5 × 55 mm

• Hmotnost: 0,17 kg

• Provozní teplota: −30 až +70 °C

• Studený start: od −40 °C

• Chlazení: přirozenou konvekcí

• Krytí: IP20

• Indikace: zelená LED DC OK

• Ochranná třída: Class II

• Izolace vstup/výstup: 4 kV AC

• NEC Class 2 / LPS: ano

• MTBF: více než 700 000 hodin (PSU Delta)

Bezpečnost a ochrany

DELTA DRC-24V060W1RZ disponuje ochranou proti zkratu SCP, přetížení OLP, nadproudu OCP, přepětí OVP a přehřátí OTP. Ochrana proti přetížení/nadproudu se aktivuje při přibližně 105–150 % jmenovitého proudu. Kryt zdroje splňuje stupeň ochrany IP20. (PSU Delta)

Typické použití

Zdroj je vhodný pro automatizaci budov, domovní a instalační rozvaděče, řídicí techniku, PLC a I/O systémy, relé, senzory, zabezpečovací systémy, přístupové systémy a další 24V DC zařízení. Díky kompaktním rozměrům je zajímavý zejména tam, kde je potřeba šetřit místem v rozvaděči.

Hlavní výhody

60 W / 24 V / 2,5 A, nastavitelný výstup, vysoká účinnost až 90,5 %, dvojitá izolace Class II, NEC Class 2 / LPS, nízká spotřeba bez zátěže, bezventilátorové chlazení a komplexní ochranné funkce. Výrobce zároveň uvádí očekávanou životnost kondenzátorů 10 let při 50% zatížení a 40 °C.
